Sistema de colectores de polvo

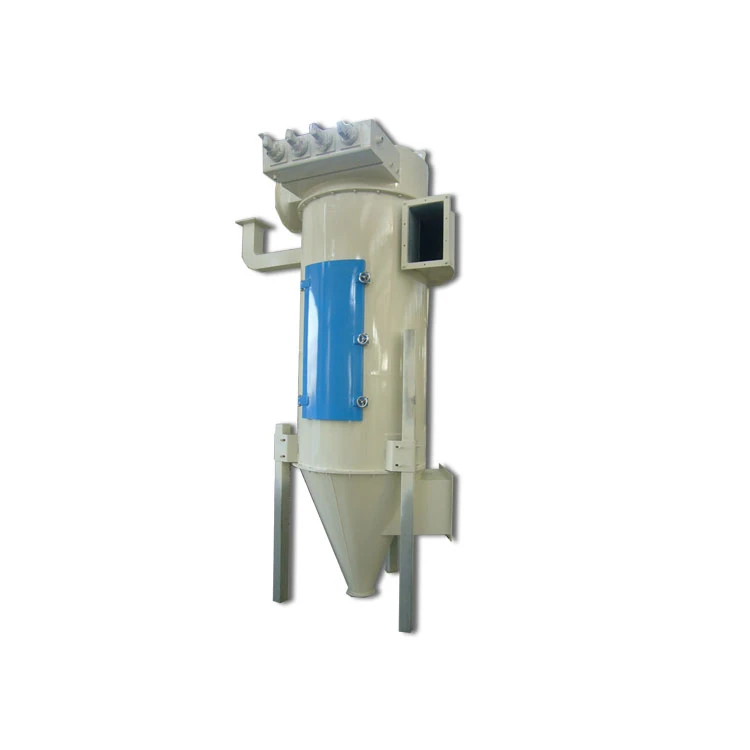

TBLMY Colector de polvo de filtro de chorro de alta presión
Características: Con envolventes filtrantes planas, estructura compacta y tamaño reducido.
Aplicación: Recolección de polvo en equipos de transporte.
Presión de aire de trabajo: 0.2-0.4 MPa
Área de filtrado (opcional): 5.6m2, 10,5 m2, 17,5 m2, 25,2 millones2, 36,4 m2, 53,2 m2, 75,6 m2, 109,2 m2.
Aplicación y adaptabilidad
TBLMy Jet Filter Dust Collector pertenece a un colector de polvo de impulso de chorro de aire inverso de baja presión y tipo bolsa, que se caracteriza por un rendimiento confiable, recolección de polvo de alta eficiencia, baja concentración de descarga, fácil operación y mantenimiento. Es aplicable para el control de polvo en industrias de cereales y procesamiento de piensos, maquinaria, metalurgia, materiales de construcción y cemento, y limpieza de polvo o reciclaje y filtrado en transporte neumático o recolección de conductos de aspiración.
Funciones
Este producto se presenta con un colector de polvo ciclónico. El aire que contiene polvo entra en la caja tangencialmente y se separa girando; el polvo de gran tamaño se asienta en primer lugar, el polvo de tamaño pequeño se filtra a través de una funda filtrante para mejorar la vida útil de la manga;
Un mecanismo de montaje y desmontaje rápido fabricado con tecnología patentada para manguitos de tela es aplicable para mejorar el entorno de operación y la eficiencia del trabajo;
La válvula solenoide tipo TDFD se adopta para montar y desmontar fácilmente y para eso se pueden realizar pulverizaciones de una válvula solenoide varias mangas a la vez;
El instrumento de control de impulsos tipo TKZM se adopta para que se pueda realizar una regulación de múltiples circuitos con buena capacidad de ajuste, precisión y rendimiento estable.
Hay mecanismos de descarga de polvo de fondo cónico y fondo plano, para optimizar el mecanismo de descarga de polvo con fondo plano.
Voltaje de entrada de la válvula solenoide: DC 24 V, corriente: 0.8 A ~ 1A, ambiente de trabajo: -10 ° C ~ 50 ° C, humedad relativa ≤85%, medios de trabajo: aire limpio, presión de trabajo de la fuente de aire: 0.5 MPa ~ 0.7Mpa.
La tensión de trabajo de la esclusa de aire será AC 380 (1±5%) V, y el material no se mezclará con impurezas de fibra y sólidos grandes.
La presión de la fuente de aire para la eliminación de polvo debe ser de 0.5 MPa ~ 0.7MPa, si se usa en casos especiales, la presión puede ser inferior a 0.5MPa;
Resistencia del colector de polvo: P<>
Eficiencia del colector de polvo: η≥99.5%;
Velocidad de filtrado del aire: ≤4 (m/min);
Especificación de la manga filtrante: Φ140×1600, Φ140×2000, Φ140×2400 (mm)
Principio de funcionamiento y características de los componentes principales
Caja superior
La caja superior es un componente para recolectar aire limpio filtrado, completado con una salida de aire en la parte superior, e incluye un dispositivo de chorro de aire en ella. Al abrir la cubierta superior de la caja superior, el dispositivo de chorro de aire se puede verificar y reemplazar (normalmente es innecesario).
Caja central
La caja central es un componente para filtrar el aire entrante que contiene polvo y también para asentar las partículas de polvo grandes; la parte superior está conectada con la caja superior, la inferior está conectada con la caja inferior y hay un dispositivo de manga filtrante en ella. Hay una puerta de inspección en la caja, que se puede abrir para inspeccionar y reemplazar la manga filtrante.
Caja inferior (fondo plano —— caja inferior, fondo cónico ——búnker)
La caja inferior es el componente para descargar polvo y está equipada con un dispositivo de descarga de polvo en ella. La parte inferior tiene una salida de polvo que está conectada con la esclusa de aire. Hay una alcantarilla en el costado de la caja inferior y se utiliza para inspeccionar el dispositivo de descarga de polvo y agregar aceite de lubricación al abrirlo. El polvo se descarga a través de un búnker cónico por medio de la gravedad del polvo, de modo que el polvo se puede recoger a lo largo de la superficie cónica y descargar.
Parámetros técnicos
Modelo | Área de filtrado (m2/h) | Volumen de aire (m3/h) |
TBLMY8 | 5.6 | 675-1350 |
TBLMY15 | 10.5 | 1266-2532 |
TBLMY25 | 17.5 | 2100-4200 |
TBLMY36 | 25.2 | 3024-5048 |
TBLMY52 | 36.4 | 4333-8736 |
TBLMY76 | 53.2 | 6414-12828 |
TBLMY108 | 75.6 | 9115-18230 |
TBLMY156 | 109.2 | 13116-26332 |
